Elementy i zespoły
Pliki elementów zawierają jeden element lub kilka brył, które dzielą wymiary. Zespoły włączają elementy, łączą je przegubami obrotowymi i ślizgowymi i sprawdzają, czy nic się nie nakłada.
NarzędziaProjektowanie
gcad
Parametryczny CAD, jedna operacja na wiersz

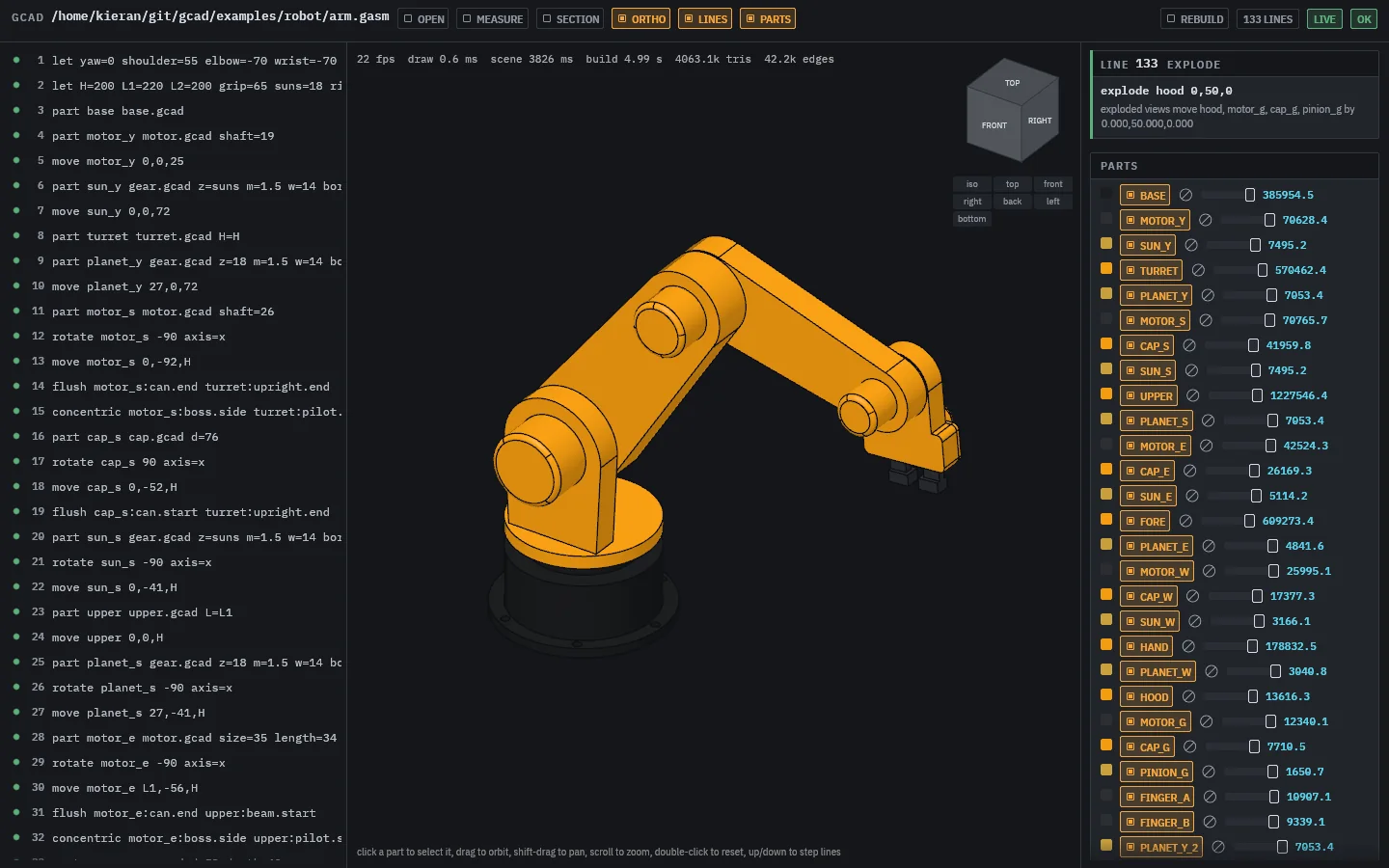

Element to plik tekstowy odczytywany jak G-code: szkic, wyciągnięcie, otwór, zaokrąglenie, jedna operacja na wiersz. Zespoły umieszczają elementy za pomocą dopasowań i połączeń, a podgląd odbudowuje model za każdym razem, gdy zapiszesz plik.
- Najnowsze
- 0.3.1
- Wydane
- 12 paź 2026
- Licencja
- GPL-3.0-or-later
Co robi
Symulacja na GPU
Analizy momentu obrotowego, statyczne, termiczne, modalne i wytrzymalności oraz przepływ powietrza przez solver lattice Boltzmann: 21 milionów komórek wokół ramienia robota w około dwie minuty.
Do warsztatu
Eksportuje STEP, STL, OBJ, 3MF, rysunki SVG z przekrojami oraz listę materiałów. Zbudowane w Rust na rdzeniu B-rep monstertruck.
Pisane też dla agentów
Każdy wiersz zgłasza, co zrobił, więc agent kodujący może napisać element, sprawdzić go i naprawić bez patrzenia na ekran.
Działa z
STEPSTLOBJ3MFSVG
Otwiera
.gcad.gasm.gsim
Upuść jeden z tych na okno Bench Suite i otworzy się tutaj.
