Gegen die Fertigung geprüft
Aufbau, Fertigungsregeln, Vias und Netzklassen mit Impedanz- und Stromzielen, sodass eine zu schmale Leiterbahn mit der Breite gemeldet wird, die sie korrigiert.
ToolsDesign
agentee
Elektronikdesign in reinem TOML

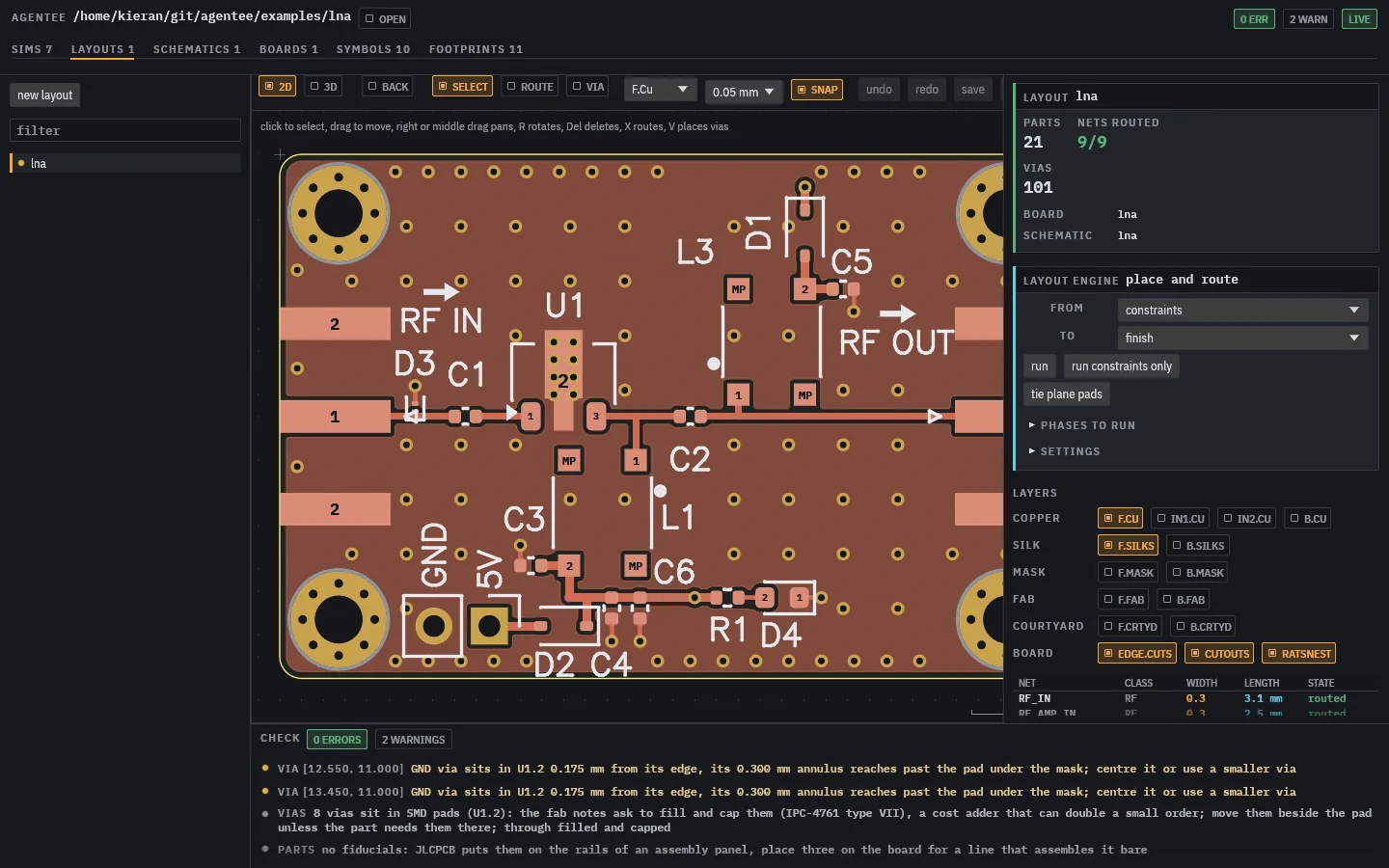

Platinen, Schaltpläne, Layouts und Simulationen sind TOML-Dateien, die du oder ein Coding-Agent schreibst. agentee prüft jede Änderung gegen die Fertigung, zeichnet die Platine und lässt dich Bauteile platzieren und Leiterbahnen manuell in denselben Dateien verlegen.
- Neueste
- 0.3.0
- Veröffentlicht
- 12. Okt. 2026
- Lizenz
- GPL-3.0-or-later
Was es kann
Auf der GPU simuliert
FDTD für RF-Layouts mit S-Parametern als Ausgabe, Kaskade, Kanal- und PDN-Analyse, DC-Abfall, thermisch, sowie Schaltkreis- und Logiksimulation des Schaltplans.
KiCad-Bauteile
Symbole und Footprints werden aus den KiCad-Bibliotheken importiert, sodass ein Bauteil selten von Hand gezeichnet werden muss.
Bereit für die Fertigung
Schreibt Gerber, Bohrdateien, eine Stückliste und Platzierung, und exportiert die Platine mit ihren Bauteilmodellen als eine STEP-Datei für das Gehäuse.
Funktioniert mit
KiCad librariesGerberExcellonSTEPMCP
Öffnet
.board.toml.sch.toml.pcb.toml.sym.toml.fp.toml.sim.toml
Zie eines dieser auf das Bench Suite-Fenster und es öffnet sich hier.
